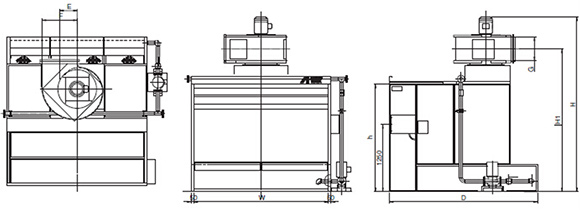

帶水流板的后部檢修式汾丘里噴房
顆粒大且中的高速涂料霧沫與正面水流板上的水流相碰撞進行收集。
其余的涂料霧沫與空氣一起被風扇的吸力吸入噴房主體內，在收到渦
卷室半圓面上的離心力作用，碰撞在水膜上進行收集。 未碰撞水膜的涂料霧沫會碰撞在渦卷室前端產生的水滴進行收集。
水滴會碰撞在三級分離器上進行收集，然后經排水槽的排水口返回水槽的背面。
各部件的設計使清潔、保養和檢查變得十分方便 由于渦卷室和回路管形成了另一個回路系統以及渦卷室變輕，
是從水槽處分離和引出更為輕松。
水槽內的清理，保養和檢查也更容易
